Topraklama Türüne Göre Şebeke Tipleri

Topraklama tipine göre şebekeler üç grupta sınıflandırılır bunlar  TT, TN, IT şebekelerdir. TN şebekeler ise kendi aralarında TN-C, TN-S ve TN-C-S olmak üzere üçe ayrılır.

TN, TT ve  IT topraklama sisteminde kullanılan harflerin anlamları

T: Terra Toprak
N: Nötr
I : izolasyon
C : Birleşim
S : Ayrı anlamları için kullanılmıştır.

Bu harfler gruplandırıldığında, topraklama sistem türünün sınıflandırmasını oluştururlar.
İlk harf akım kaynağının ( tranformatör ) nın topraklanması
T : şebekenin yıldız noktasının topraklanması
I : şebekenin bütün gerilimli bölümlerin toprak ile  ayrılarak topraklanması
İkinci harf :
Tesiste kullanılan cihazların metal aksamlarının toprağa bağlandığını gösterir.
T : Cihazın gövdesi ayrı bir topraklama sistemi ile direk  topraklanmış olması
N : cihazın muhafaza kısmının şebeke topraklaması ile doğrudan birleştirilmesidir.

TT TOPRAKLAMA SİSTEMİ

Şebeke besleme kaynağının ( Transformatör ) nötr noktasının  toprak ile birleştrilmesidir. Yükte ise nötr hattı topraklama ile bağımsız dır. Tesisteki cihazların metal gövdelerinin  direk topraklama hattı ile bağlanmasıdır

TT topraklama

Tesisin toprak hattında  bir arıza akımı oluşması durumunda bir arıza faz kaynağının bağlantısını kesecek şekilde 30 mA kaçak akım kullanılmalıdır.
*Tasarım ve kurulum için en basit çözüm. Doğrudan halka açık AG dağıtım şebekesi tarafından sağlanan tesisatlarda kullanılır.

* Çalışma sırasında sürekli izleme gerektirmez
*Yalıtım hatası sonuçunda güç sistemini keser ve koruma sağlar.

TN TOPRAKLAMA SİSTEMİ

Şebekedeki trafonun yıldız noktasının doğrudan topraklanarak yapılan sistemdir. Genellikle yıldız noktası üç fazlı bir sistemlerdir.
TN sistemleri şebekelere 3 şekilde uygulanır.

TN-C TOPRAKLAMA SİSTEMİ



tncsistemi

TN-C şebeke sisteminde Koruma iletkeni (PE) ile nötr iletkeni (N) şebeke boyunca birleştirilip tek hat (PEN) olarak çekilir. Tüm cihazların metal gövdeleri PEN hattına bağlanır. PEN hattı ise trafoların yıldız noktasında toprağa bağlıdır. Ayrıca her hangi bir hata durumunda PEN hattının toprağa olan potansiyelinin yükselmemesi için PEN hattı farklı yerlerden de topraklanır.



TN-S TOPRAKLAMA SİSTEMİ

tnssistem

TN-S siteminde ise aynı şekilde koruma topraklaması işletme topraklamasına bağlıdır ancak TN-C sisteminden farklı olarak koruma iletkeni (PE) ve nötr iletkeni (N) tüm şebeke boyunca ayrı ayrı çekilmişlerdir ve koruma iletkeni ayrıca farklı toprak noktalarına bağlanabilir. Cihazların metal gövdeleri de PE iletkenine bağlanır.

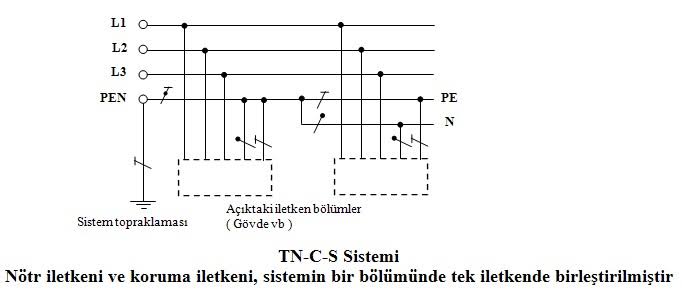

TN-C-S TOPRAKLAMA SİSTEMİ

tn-c-s topraklama sistemi resim ile ilgili görsel sonucu

TN-C-S sisteminde de TN-C sisteminde olduğu gibi trafo yıldız noktasından gelen hat şebekenin bir noktasına kadar nötr ve toprak hattı birlikte yani PEN olarak gelir. Bunlar bir noktadan sonra nötr hattı ve PE hattı olarak birbirinden ayrılır.

IT TOPRAKLAMA SİSTEMİ

itsistem



Şebekenin yıldız noktasının toprak hattı ile yalıtılmıştır. Yada toprağa yüksek empedans bobini ile bağlanmalıdır. Tesiste bulunan cihazların metal gövdelerinin direk toprak iletkeni ile doğrudan bağlanmasıdır. Hastanelerde tercih edilen topraklamadır.

IT SİSTEMİN TEMEL ÖZELLİKLERİ

Tesisteki cihazları aşırı akıma karşı korur
Şebekede yüksek seviyede bir izolasyon sağlar
Hata akımlarına karşı koruma sağlar
Hata gerilimlerine karşı koruma sağlar







IT topraklama
