Paratonerstatik elektrik yüklü bulutlarla yeryüzü arasında oluşan şiddetli elektrik akımının insanlara, binalara, elektrikle çalışan cihazlara, elektrik tesisatına zarar vermeden doğrudan toprağa aktarılmasını sağlayan elektriksel güvenlik ekipmanıdır.

İlk olarak 1749 yılında ABD’li bilim insanı Benjamin Franklin tarafından geliştirilen paratonerler günümüzde inşa edilen yapıların yıldırım düşmelerine karşı korunmasında yaygın olarak kullanılmakta. Fiziksel yapı olarak binaların tepelerinde gördüğümüz gibi bir çubuğun ucuna tutturulmuş sivri bir metalden oluşmaktadır. Çubuk, yapıların elektrik iletim hatlarından bağımsız bir şekilde alüminyum veya bakır bir kablo ile toprağa gömülü olan bir iletken ızgaraya bağlanır.


Paratoner topraklamasıelektrik çarpması ve yangın risklerinin önüne geçmek için bina dışından yapılmalı, izolasyon malzemesinin veya bina duvarının içinden geçirilmemeli, yakınında metal herhangi bir nesne olmamalıdır.

Elektrik akımını paratonerden toprağa aktaran iletken çıplak olmalıdır.

Yıldırım veya şimşeklerin oluşumu doğada belirli bir döngü içerisinde gerçekleşir.

 Isınan yeryüzü, üzerindeki havayı ısıtır ve ısınan hava yükselir. Yükselen havadaki su buharı soğur ve bulutlar oluşur. Bulutların tepelerinde sıcaklık donma noktasının altına düşer.

 Bulutların tepelerinde oluşan buz kristalleri birbirine sürtünerek statik elektriği oluşturur. Pozitif yükler bulutun üst kısmında negatif yükler ise alt kısmında yoğunlaşır.

Yüklerin yoğunluğu arttıkça bulutların içerisinde şimşekler veya bulutlar-zemin arasında yıldırım olarak adlandırılan, şiddetli elektrik akımı geçişiyle yüklerin deşarjı gerçekleşir.

 Yıldırımın düşeceği nokta tahmin edilemez ve özellikle yüksek binalarenerji nakil hatlarıtrafo merkezlerisinyal verici istasyonlarköprülerhavaalanlarıakaryakıt dolum ve satış tesisleri, risk altındadır. Bu sebeple her yapının paratoner sistemi ayrı olarak yapılmalıdır.

 Yıldırım çarpmalarının büyük çoğunluğu 30-40 kA aralığında olsa da 200 kA ve üzeri akım deşarjlarında yıldırım çarpmaları da olabilmektedir.

 Yıldırım düşmesiyle oluşan gerilim ve akım dalgalanmasının etki yarıçapı 2 km’ye kadar çıkabilmektedir.

 Yağışsız kuru havada, havanın izolasyon direnci 30 kV/cm’dir. Yağışlı havalarda yüklenmiş bulutlar arasındaki izolasyon direnci 0.5-10 kV/m değerlerine kadar düşmektedir.

 Yıldırımdan korunma sistem ve bileşenlerine ait standartlarEN 62305-1EN 62305-2EN 62305-3EN 62305-4EN 62561-1EN 62561-3EN 62561-6EN 61643-21EN 61024-1NF C 17-102’dir.

 Yıldırım, risk büyüklük değerlerine göre dört sınıfa ayrılmıştır. 1. Sınıf 3-200 kA, 2. Sınıf 5-150 kA, 3. Sınıf 10-100 kA, 4. Sınıf 16-100 kA aralıklarında potansiyele sahip bölgeleri ifade eder.

 Yıldırımdan ve etkilerinden korunmak için iç yıldırımlık (LV-Low Voltage Parafudr ) ve dış yıldırımlık (paratoner) sistemleri kullanılır.

Dış yıldırımlık sistemleri binalarda can ve mal güvenliğini sağlarken iç yıldırımlık sistemleri ise düşük gerilimle çalışan elektrikli cihazların korunmasını sağlar. BC ve D sınıfı olmak üzere üç çeşit iç yıldırımlık sistemi vardır. Bu sebeple dış yıldırımlık yapılan binalarda iç yıldırımlık sistemleri de yapılmalıdır. Sokak, park ve yol aydınlatmalarında iç yıldırımlık parafudr koruyucu sistemlerinin mutlaka kullanılması gerekmektedir.

Paratoner sisteminin topraklama direnci EN 61024 standardı gereği 10 ohm’dan küçük olmalıdır.

Dış yıldırımlık sistemleri çeşitleriFranklin çubuğuradyoaktif paratoneraktif paratoner ve faraday sistemli paratonerdirParatonerlerin elektriksel herhangi bir beslemesi yoktur.

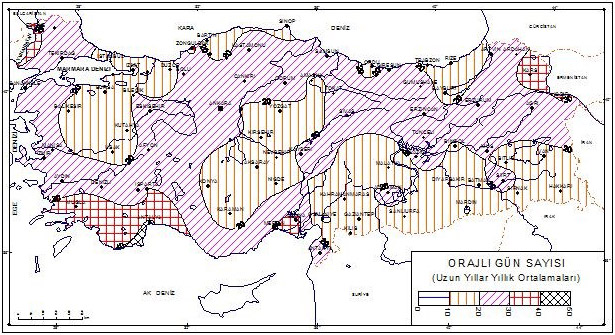

Gök gürültülüyağışlıyıldırımlı havalarda ortaya çıkan fırtınaya oraj denir. Türkiye’nin yıllık oraj sayısı Şekil-1’de gösterilmektedir.

Şekil-1 Türkiye yıllık orajlı günler sayısı

Koruma sınıfı belirlenirken yapı yerleşim özellikleri, yapı-çatı türü katsayıları, yapı değer katsayıları, yapı doluluğuçevre önemi gibi kriterler vardır. Bu kriterlerin katsayıları Tablo-1’de gösterilmiştir.

Tablo-1 Etkinlik Değeri-Sınıf Belirleme

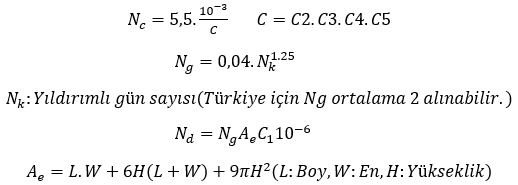

Tablo-1 kullanılarak paratoner sistemi kurulacak yapının etkinlik değeri şu şekilde bulunur;

Formülasyonlar sonucunda eğer;

Ndkoruma sınıfı isteğe bırakılır.

Nd>Nc ise E=1-Nc/Nd ile koruma sınıfı belirlenir.

Tablo-2 Koruyucu Sınıfları

Genel örnekler verilecek olursa; 1. Sınıf korumaya sahip paratonerler nükleer santralordu birliklerifabrika gibi alanlarda, 2. Sınıf korumaya sahip paratonerler patlama riski olan tesislerde3. Sınıf korumaya sahip paratonerler okulmüzekonutlarda ve 4. Sınıf korumaya sahip paratonerler ise daha küçük yapıların korunması için kullanılır.

Franklin çubuğu; kule, baca, cami minaresi gibi yapıların en üst noktasına yerleştirilen topraklaması yapılmış basit bir yakalama ucudur.

Radyoaktif paratonerlerin yerine kullanılan aktif paratonerlerinparatoner başlığı iletken yakalama ucutetikleyici devreiniş iletkeni, bazı üreticilerde test ucu ve bağlantı bölümlerinden oluşmaktadır. Yakalama ucusivriltilmiş ve paslanmaz özelliktedir.

Havadaki statik elektrik yoğunluğunun artmasıyla yıldırımın oluşmasına sebep olan elektrik alan artışı aktif paratoner içerisindeki darbe gerilimi üreticisinin bir uyartım akımı oluşturmasını sağlar. Bu uyartım akımı yukarıya doğru ilerleyerek yıldırımın geçişini kolaylaştıran bir yol oluşturur. Böylece yıldırımın doğrudan yeryüzüne ulaşmasını önleyerek paratoner üzerinden toprağa akışına olarak sağlar ve havayı iyonize etmez. Fiziksel özelliğinden dolayı küresel bir koruma alanına sahiptir. Şekil-2’de örnek bir aktif paratoner tasarımı görülmektedir.

Şekil-2 Aktif Paratoner tertibatı

Faraday kafesi binanın en üst noktasından belirli noktalara yakalama ucu konularak topraklamasına kadar tüm binanın yatay ve düşey olarak iletkenlerle sarılmasıyla yapılan yıldırımdan korunmada en etkin yöntemdir. Tesla bobini ile yapılan kafes deneyifaraday kafesli yıldırımdan korunma sisteminin en güzel örneklerindendir. Ancak yapı dışında kalan bölgeler ve diğer binaların koruma alanı dışında kaldığı unutulmamalıdır.

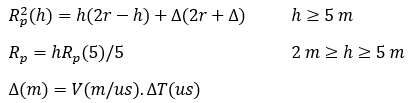

Yıldırımın şiddetine ve kullanılan paratonerin tasarımına bağlı olarak değişebilmekle birlikte aktif paratonerin koruma yarıçapı, aşağıdaki formülasyonla hesaplanabilir;

h: Yakalama ucunun binanın en üst noktasına olan yüksekliği(m)
Rp: h yüksekliğindeki paratoner yakalama ucunun koruma yarıçapı(m)
r: Yıldırım ilerleme adımları(m); 1.Seviye koruma 20m, 2.seviye koruma 30m, 3.seviye koruma 45m, 4.seviye koruma 60m
∆T: Paratoner yıldırımı algılama süresidir(us).
V: Yakalama çubuğu etrafındaki iyonların yıldırıma ilerleme hızıdır(m/us).
∆: Yıldırımı yakalama mesafesi(m).
